Bloco Intertravado: A Tecnologia que Transformou a Pavimentação Urbana e Industrial

A engenharia civil moderna vive uma mudança de paradigma quando o assunto é pavimentação. Durante décadas, a escolha recaía automaticamente sobre o asfalto ou o concreto moldado in loco. No entanto, com o avanço das tecnologias construtivas e a necessidade urgente de soluções mais sustentáveis, duráveis e de fácil manutenção, o bloco intertravado assumiu o protagonismo nas obras de infraestrutura. Também conhecido como paver, pavimento articulado ou bloquete, este material não é apenas uma peça de concreto; é o componente principal de um sistema de engenharia sofisticado, capaz de suportar desde o tráfego leve de pedestres em um condomínio até a carga extrema de empilhadeiras em portos secos.

Na M3 Pré-Moldados, vivenciamos diariamente a crescente demanda por esta solução no Nordeste brasileiro. Construtoras, prefeituras e gestores industriais no Ceará já perceberam que o Custo Global (Life Cycle Cost) do bloco intertravado é imbatível quando comparado às alternativas tradicionais. Este guia técnico, elaborado com profundidade, visa dissecar todos os aspectos deste material, desde sua composição química e física até as nuances de execução que garantem uma vida útil superior a 20 anos.

O Conceito de Pavimento Intertravado

Para entender a importância do bloco intertravado, é preciso compreender como ele funciona. Diferente de um pavimento rígido (como uma laje de concreto) que resiste às cargas pela sua própria flexão, ou de um pavimento flexível contínuo (como o asfalto), o sistema intertravado é modular. Ele é composto por peças de concreto pré-moldado assentadas sobre uma camada de areia.

A "mágica" acontece nas juntas. O espaço milimétrico entre um bloco intertravado e outro é preenchido com areia fina. Quando uma carga vertical (como a roda de um caminhão) é aplicada sobre um bloco, essa força tenta deslocá-lo para baixo. Contudo, o atrito gerado pela areia nas juntas transfere parte dessa carga para os blocos vizinhos. Esse fenômeno é chamado de intertravamento vertical. O resultado é que a carga pontual de um pneu é dissipada por uma área muito maior da base, reduzindo a tensão sobre o solo e evitando afundamentos.

Além disso, existe o intertravamento horizontal (resistência ao deslocamento lateral em frenagens) e o intertravamento rotacional (resistência ao giro da peça em curvas), que variam conforme o formato do bloco intertravado escolhido.

Processo de Fabricação Industrial e Qualidade

Não se faz um bom bloco intertravado em betoneira de obra. A qualidade exigida pelas normas (como a ABNT NBR 9781) demanda um processo industrial de alta precisão chamado vibro-prensagem.

Na fábrica da M3, utilizamos concreto com baixíssima relação água/cimento (concreto seco). Esse material é depositado em moldes de aço e submetido a uma vibração de alta frequência combinada com uma pressão hidráulica de toneladas. Esse processo expulsa o ar da mistura e acomoda os agregados (areia e brita) de forma extremamente compacta. O resultado é um bloco intertravado de altíssima densidade, baixa porosidade e elevada resistência mecânica.

A cura do concreto também é controlada para garantir que a cristalização do cimento ocorra de maneira uniforme, evitando fissuras de retração. É esse rigor industrial que permite à M3 oferecer peças com resistência à compressão de 35 a 50 MPa, superando em muito a resistência do concreto comum utilizado em vigas e pilares residenciais.

Tipologia: Formatos e Suas Funções Mecânicas

A escolha do formato do bloco intertravado vai muito além da estética. A geometria da peça influencia diretamente o desempenho do pavimento sob tráfego.

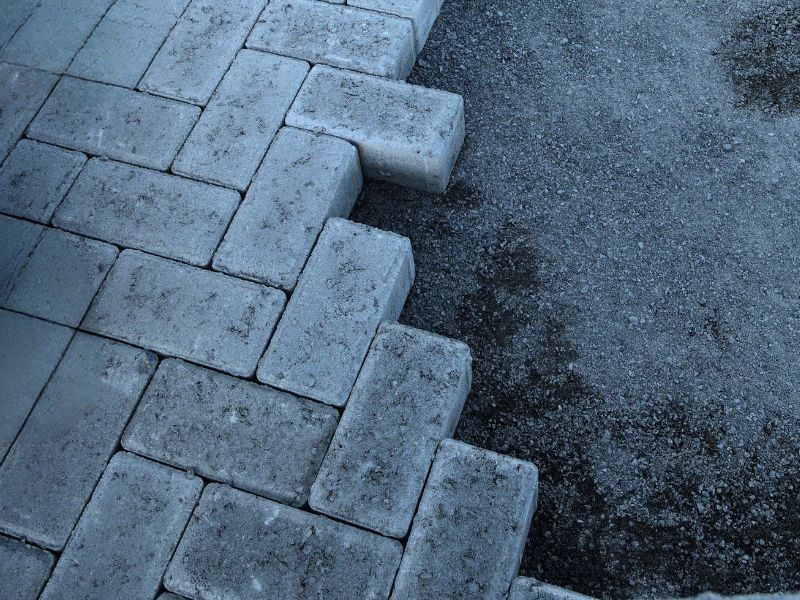

1. Bloco Intertravado Retangular (Holandês)

É o formato mais popular e versátil. Com dimensões padrão de 10 cm de largura por 20 cm de comprimento, ele oferece um visual limpo e contemporâneo.
Vantagem Técnica: Permite diversas paginações. O assentamento em "Espinha de Peixe" (45 ou 90 graus) é o mais recomendado para áreas de tráfego de veículos, pois garante que os pneus estejam sempre apoiados sobre múltiplas peças e trava o sistema contra forças de frenagem.
Uso: Calçadas, ciclovias, praças, vias residenciais e estacionamentos comerciais.

2. Bloco Intertravado Unistein (16 Faces / Ondulado)

Este é o modelo de alta performance mecânica. Suas faces laterais possuem reentrâncias e saliências que funcionam como dentes de engrenagem.
Vantagem Técnica: Oferece o maior índice de travamento rotacional e horizontal. É fisicamente impossível uma peça girar ou se soltar do conjunto, mesmo sob o torque intenso de manobras de carretas ou empilhadeiras.
Uso: Portos, pátios de logística, rotatórias, corredores de ônibus e postos de combustível.

3. Bloco Intertravado Sextavado (Hexagonal)

Inspirado na natureza, o formato hexagonal permite uma distribuição radial das tensões.
Vantagem Técnica: Alta estabilidade e facilidade de assentamento mecânico em grandes áreas. É muito robusto contra cargas verticais.
Uso: Estradas rurais, pátios industriais, áreas de agronegócio e urbanização de loteamentos.

4. Bloco Intertravado Drenante

A evolução ecológica. Mantém os formatos tradicionais, mas é produzido com concreto poroso (sem finos na mistura).
Vantagem Técnica: Permite que a água da chuva atravesse o corpo do bloco intertravado, chegando ao solo. Isso elimina poças, previne a aquaplanagem e ajuda no controle de enchentes urbanas.
Uso: Estacionamentos sustentáveis, calçadas drenantes e áreas comuns em condomínios.

Classificação por Espessura: A Chave da Durabilidade

Um dos erros mais comuns em obras é a especificação incorreta da altura do bloco intertravado. A espessura deve ser compatível com a carga que o pavimento receberá. A M3 trabalha com as três principais classes:

H4 (4,5 cm) - Tráfego de Pedestres

Este bloco é projetado exclusivamente para carga humana e ciclística.
Aplicação: Calçadas, passeios em jardins, praças e decks de piscina.
Risco: Se utilizado em uma rua onde passam carros, o bloco H4 quebrará por alavancagem, pois não tem massa suficiente para distribuir o peso do veículo.

H6 (6,0 cm) - Tráfego Leve e Médio

O "coringa" da pavimentação. Equilibra custo e resistência.
Aplicação: Ruas de condomínios, estacionamentos de carros de passeio, acessos de garagem e vias locais.
Capacidade: Suporta veículos de até 2.500 kg e tráfego eventual de caminhões leves (como de mudança ou lixo).

H8 (8,0 cm) - Tráfego Pesado

A solução para cargas elevadas.
Aplicação: Rodovias, terminais de carga, portos, indústrias e postos de gasolina.
Engenharia: A espessura de 8 cm é fundamental para resistir às tensões de cisalhamento e distribuir a carga de eixos pesados para a base, protegendo o subleito.

Benefícios Técnicos e Econômicos do Bloco Intertravado

A decisão de utilizar o bloco intertravado traz vantagens imediatas e de longo prazo em comparação ao asfalto e ao concreto moldado.

1. Manutenção de Redes Subterrâneas (Destrutiva Zero)

As cidades são cortadas por redes de água, esgoto, gás, energia e dados. Quando há um vazamento sob o asfalto, é necessário cortar o piso, escavar e depois fazer um remendo que sempre fica desnivelado e feio. Com o bloco intertravado, a manutenção é simples: retiram-se as peças (como um Lego), conserta-se a tubulação, recompacta-se a base e reinstalam-se as mesmas peças. O pavimento fica novo, sem cicatrizes e sem custo de material.

2. Conforto Térmico (Redução de Ilhas de Calor)

O asfalto preto absorve até 95% da radiação solar, transformando ruas e estacionamentos em fornos a céu aberto. O bloco intertravado de concreto, por ter cores mais claras e maior refletância solar (albedo), absorve muito menos calor. Estudos indicam que a superfície do paver pode ser até 15°C mais fria que a do asfalto, reduzindo a temperatura ambiente e gerando economia de energia em ar-condicionado nos edifícios adjacentes.

3. Resistência a Combustíveis e Óleos

Em estacionamentos e áreas industriais, o derramamento de óleo e gasolina é comum. Esses solventes atacam quimicamente o asfalto (que é derivado de petróleo), dissolvendo o ligante e criando buracos. O bloco intertravado é feito de cimento, areia e brita, materiais inertes a esses ataques químicos, garantindo durabilidade superior em ambientes agressivos.

4. Segurança e Antiderrapagem

A superfície do bloco intertravado possui uma textura natural antiderrapante. Isso oferece maior segurança para pedestres (evitando escorregões na chuva) e para veículos (reduzindo a distância de frenagem). É muito superior a pisos cerâmicos externos ou cimento alisado.

5. Estética e Sinalização

A M3 produz blocos em diversas cores (Natural, Grafite, Vermelho, Amarelo, Terracota). Isso permite que o projeto de pavimentação inclua a sinalização horizontal de forma permanente. Faixas de pedestres, demarcação de vagas e ciclovias são feitas com blocos coloridos que não desbotam e não precisam ser repintados anualmente, gerando economia de manutenção.

Guia de Instalação: O Segredo da Longevidade

A durabilidade de um pavimento de bloco intertravado depende 50% da qualidade do material e 50% da qualidade da execução. Um bloco excelente instalado sobre uma base ruim vai afundar. Segue o roteiro técnico recomendado:

Passo 1: Preparação do Subleito

O solo natural deve ser nivelado e compactado. Solos moles ou expansivos devem ser tratados ou substituídos. O subleito deve ter o caimento correto para drenagem.

Passo 2: Contenção Lateral (Obrigatória)

Antes de colocar qualquer bloco, as bordas devem ser travadas. O uso de meios-fios (guias) de concreto pré-moldado assentados sobre concreto magro é essencial. Sem a contenção lateral, os blocos se afastam com o tráfego, as juntas se abrem e o intertravamento desaparece.

Passo 3: Execução da Base

Sobre o solo, deve ser executada uma camada de base, geralmente de Brita Graduada Simples (BGS) ou Bica Corrida, devidamente compactada. A espessura varia conforme a carga (de 10 cm para leve a 30 cm ou mais para pesado). É essa camada que sustenta o peso; o bloco intertravado é a camada de rolamento.

Passo 4: Camada de Acomodação

Espalha-se uma camada de areia grossa ou pó de pedra limpo, com espessura uniforme de 3 a 4 cm. Esta camada é sarrafeada (nivelada com régua) e não deve ser compactada antes do assentamento dos blocos.

Passo 5: Assentamento

Os blocos são colocados manualmente sobre a areia fofa, encostados uns nos outros. O alinhamento deve ser conferido com linhas a cada 5 metros. Os recortes de canto são feitos com serra de disco (makita) ou guilhotina, garantindo acabamento preciso.

Passo 6: Compactação Inicial e Rejunte

Passa-se uma placa vibratória sobre os blocos já assentados. A vibração faz com que os blocos se acomodem na areia de baixo e nivelem a superfície superior. Em seguida, espalha-se areia fina sobre o piso e passa-se a placa novamente. A vibração força a areia a entrar nas juntas, travando o sistema. O tráfego pode ser liberado imediatamente.

Patologias: O Que Acontece Quando se Faz Errado?

Conhecer os problemas ajuda a evitá-los. As principais falhas em obras de bloco intertravado não são culpa do bloco, mas do projeto ou execução.

• Afundamento em Trilhas de Roda: Ocorre quando a base foi mal compactada ou quando a camada de areia de assentamento ficou muito espessa (acima de 5 cm).
• Quebra de Blocos: Ocorre quando se usa uma peça subdimensionada (ex: usar H4 em rua de caminhão) ou quando a base cede, deixando o bloco "oco" por baixo.
• Abertura de Juntas: Ocorre por falta de meio-fio ou falha na compactação final com areia de rejunte.
• Poças D'água: Erro no nivelamento do subleito ou base, impedindo o escoamento para os bueiros.

Sustentabilidade: Permeabilidade e Meio Ambiente

O bloco intertravado convencional já é considerado um pavimento semipermeável, pois permite a infiltração de água pelas juntas de areia (cerca de 10% a 15% da chuva). Isso já é superior ao asfalto.

Porém, para projetos que buscam certificações ambientais (como LEED) ou precisam atender a cotas rígidas de permeabilidade, a M3 oferece a linha de Blocos Drenantes. Estes blocos são fabricados com concreto poroso, permitindo que quase 100% da água atravesse a peça. O pavimento funciona como um grande filtro, conduzindo a água para o lençol freático, reduzindo o volume de água nas galerias pluviais e minimizando o risco de enchentes urbanas.

M3 Pré-Moldados: A Referência no Nordeste

Com fábricas estrategicamente localizadas para atender o Ceará, a M3 Pré-Moldados não vende apenas concreto; vende soluções de engenharia. Nosso processo produtivo garante:

• Consistência de Cores: Utilizamos pigmentos inorgânicos de alta qualidade que resistem aos raios UV do Nordeste.
• Precisão Dimensional: Nossos moldes são monitorados a laser para garantir que todos os blocos tenham o mesmo tamanho, facilitando a instalação e garantindo o alinhamento.
• Resistência Garantida: Cada lote passa por testes de laboratório. Quando vendemos um bloco de 35 MPa, entregamos um bloco de 35 MPa.

FAQ - Perguntas Frequentes sobre Bloco Intertravado

1. O bloco intertravado é mais caro que o asfalto?

Em termos de custo inicial de instalação, pode ser competitivo ou ligeiramente superior em pequenas áreas. No entanto, ao analisar o custo ao longo de 10 ou 20 anos, o bloco intertravado é drasticamente mais barato devido à manutenção quase inexistente e à durabilidade superior.

2. O mato cresce entre os blocos?

Pode acontecer se a areia de rejunte estiver contaminada ou se houver pouco tráfego. A solução é usar areia limpa no rejunte. Se aparecerem ervas daninhas, a remoção é simples (manual ou com herbicida). Em áreas de tráfego constante, o mato não cresce.

3. O bloco intertravado mancha com óleo?

Sim, o concreto é poroso. Recomenda-se limpar vazamentos de óleo imediatamente com areia e detergente desengraxante. Para áreas como postos de gasolina ou garagens de luxo, pode-se aplicar uma resina seladora (hidrofugante) após a instalação para proteger o piso.

4. Posso usar bloco intertravado em rampas íngremes?

Sim, é uma excelente opção devido à sua aderência. Para rampas, recomenda-se o uso do modelo Unistein (Ondulado), pois seu travamento mecânico impede que os blocos escorreguem ladeira abaixo com a força de tração dos pneus.

5. Quanto tempo dura um pavimento de blocos?

A vida útil estrutural do concreto bem produzido é indeterminada, superando facilmente os 20 ou 30 anos. A manutenção se resume a eventuais nivelamentos e reposição de areia de rejunte.

6. Como calcular a quantidade de blocos?

O cálculo é feito por metro quadrado. Para o modelo retangular (10x20), são 50 peças/m². Para o Unistein, o rendimento é similar. A M3 vende o material paletizado, já com a quantidade correta por metro, recomendando-se sempre uma margem de 5% para perdas em recortes.
